武汉变压器有载开关测试仪触发测试：交流法测试在点击〖结束〗后自动进入锁存〖触发〗功能，如图九所示，待图九提示界面自动消失后，可启动变压器有载分接开关变换开关位置，当程序会自动扑抓到开关过度波形时，【自动回放】功能启动，界面自动回放扑抓到的过度波形。为操作，测试结束后断开电源输出（按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出）。 调节触发灵敏度：当图九提示界面自动消失后，若这时有载开关尚未动作切换仪器【自动回放】功能就启动了，原因是仪器采到了干扰波形，说明灵敏度太高了，需要增加【阀值设定】中的“标值”或“有效点”，降低触发灵敏度。若开关已经切换完毕后，波形还在继续测试，没有自动回放，说明触发灵敏度太低，需要减小【阀值设定】”中的“标称值”或“有效点”，提高触发灵敏度。通常“标值”设为0.8-2.5左右，“有效点”设为3-5左右。根据现场情况，不同的变压器有载开关需要设定其相应的触发灵敏度，每次改变阀值参数后需重新点击〖测试〗键测试，经过几次反复试验，才能找到 触发状态，待触发值设定合适后，程序会自动扑抓到有载开关的过渡波形。⑷ 单次和连续测试仪器有“单次测试”和“连续测试”两个测试功能方式，“单次测试”是手动控制测试及保存数据，“连续测试”是全自动测试，在 次点击“测试”及“结束”后，连续动作开关，仪器将自动保存数据并进行下次测试。“连续测试”在“采样设置”下拉菜单中进行选择，软件初始默认为“单次测试”，测试方式在“电流量程自动调整”窗口中会有显示，在“人工”测试模式下，无法使用“连续测试”，（建议使用“连续测试”时，先用“单次测试”准确找到并设置好标称值，并成功测试几次后，再使用连续测试方式。）

武汉变压器有载开关测试仪注意事项1.使用仪器时请按本说明书接线和操作。2.仪器的接地线一定要接好，变压器的低压测要可靠短路接地。3.由于仪器从电压端子上测频率，因此如果不接电压端子或者试验室里没有输入电压时仪器会认为没有信号而不进行测量。4.高低压的连接母线要断开，测试钳要夹牢固，与仪器的接线要可靠。5.仪器的供电尽可能与有载开关的控制电路分开供电。6.对变压器做实验时，要将有载分接开关测试放在首位。当做完直阻试验、耐压试验、空载试验或负载试验时，变压器的铁芯会有剩磁，它会直接影响有载分接开关的测试。7.当测试波形比较乱时可以多动作开关几十次再做试验，因为如果是新投运的变压器或运行中有载调压不频繁的变压器，它的有载分接开关的触头上会形成一定的氧化膜，多动作是为了将其磨掉，使测试波形正常。8.波形分析过程，当波形做出来后，仪器会自动计算出每相的过渡电阻、过渡时间这个值是一个参考值，如果波形的变化不是很规则，或尖峰毛刺比较多，就必须用仪器的阻值标尺和时间标尺来分析具体每一段的过渡电阻值，和过渡时间值，具体分析参考说明书即可。9.当其中一相出现问题时，可以将测试钳倒换一下再确定一次，例如仪器显示A相有问题，可将A、B的测试夹交换一下再测试，则仪器显示B相有问题，可以证明A相的确有问题。十、售后服务仪器自购买之日起一年内，属产品质量问题免费包修包换，终身提供维修和技术服务。如发现仪器有异常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。单位名称：青岛天正华意电气设备有限公司

武汉变压器有载开关测试仪现场打印测试报告需要打印测试报告，便可点击打印按钮，进入打印界面，如图十八所示。若直接用机载的微型打印机打印数据及波形：选择“在线简略打印”、“输出到打印”若要输出PDF文件：选择“标准打印”、“输出到PDF文件”，可以生成一个PDF格式的文档，以便于保存电子版或对其内容进行再次编辑修改。图十八6.4 选择“外接电源”方式测试：外接电源试验方法是由用户自备试验电源，对变压器有载分接开关进行导通试验。本装置测试接线设计有“外接电源”测试功能，测试时按照第四章“试验接线”中的图三、或图四、或图五接线。项目设置及操作流程与“内接电源”方式相同。6.5脱机分析或重新编辑试验报告本系统是一款绿色软件，可随意安装在办公室电脑中（安装路径：C:\Program Files\）。从测试仪器界面的文件下拉菜单中将数据导出，用U盘再将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。具体操作见6.1节数据查询分析。6.6历次数据查询功能历次数据查询功能可以查询以前测试并保存过的数据和波形。具体操作步骤如下：⑴ 开数据查询窗口点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。⑵ 查找要打开的测试记录

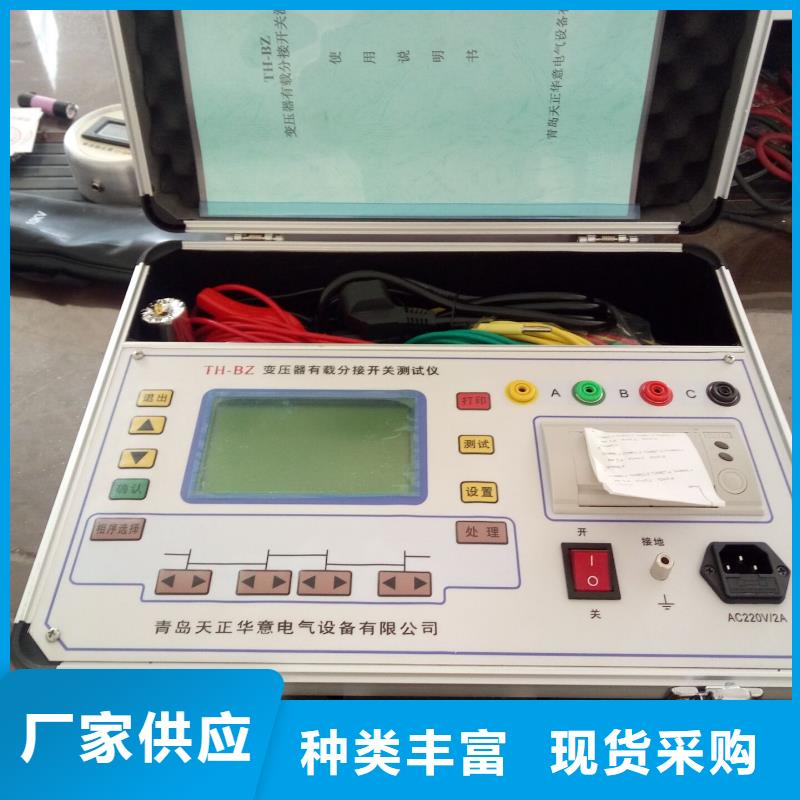

武汉变压器有载开关测试仪电阻量程：0.3A档 0-40Ω；1A档 0-20Ω （如测量范围不能达到用户要求，可向我公司订做宽范围有载分接开关参数测试仪）9.直流电阻测量精度：±(5%+0.01Ω)。2.2.5 绝缘性能1.绝缘电阻：电源输入端对机壳的绝缘电阻＞20MΩ。2.测试装置绝缘水平应能耐受1500V交流电压(有效值)2.2.6 重量体积1.重量：30kg(不包括测试线)。2.体积：530*320*600（mm）三、仪器面板各部分功能说明仪器面板功能示意图（1）接线端子1）“电源输出”端子部分：电源输出端子：IA 输出、IB 输出、IC输出；选用内接电源测试时与“电源输入”端子对应链接；选用外接电源测试时不接线。2）“电源输入”端子部分：电源输入端子：IA 输入、IB 输入、IC输入；选用内接电源测试时与“电源输出”端子对应链接；选用外接电源测试时与外部电源对应链接。3）“电压输入”端子部分：电压输入端子：UA 输入、UB 输入、UC输入；与“电源输入”端子对应链接。4）“电流输出1” 端子部分( 电流量程0.1A)：电流输出端子：Ia1 输出、Ib1 输出、Ic1输出；选用0.1A小电流量程时接变压器测量端子。5）“电流输出2” 端子部分( 电流量程10A)：电流输出端子：啊输出、Ib2 输出、Ic2输出；选用10A大电流量程时接变压器测量端子。 6）N零线共用端；接入试验电源（零线）和接变压器测量端子7）直流“电流输出3” 端子部分电流输出端子：a端输出接变压器A相套管、b端输出接变压器B相套管、c端输出接变压器C相套管、N端输出接变压器绕组中心端。（2）电源保险： 5A保险管（按在装电源插座盒内）（3）〨接地端一个：使用本机配备接地线与大地连接（4）电源插座（自带电源开关）： 接AC-220V电源；指示灯亮电源接通（5）电源调节旋钮一个：用于调节机内试验电源输出，顺时钟旋转升高电压，逆时钟旋转降低电压。

武汉变压器有载开关测试仪波形分析界面波形分析界面如图9所示，顶部的RaRbRc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。共有八组标尺“三相时间”、 “三相电阻”、“A相时间”、“A相电阻”、“B相时间”、“B相电阻”、“C相时间”、“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为标尺1的移动，“↑、↓”为微调（一次1个格），“←、→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。

武汉变压器有载开关测试仪移 动 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为曲线的的移动，同时顶部显示出波形的起始位置。? 返 回 ：在此按钮上按确认键时返回到触发完成界面。键盘上各个按钮功能如下：? 放 大 ：在此按钮上按确认键时对波形进行放大操作。? 缩 小 ：在此按钮上按确认键时对波形进行缩小操作。? 打 印 ：在此按钮上按确认键时打印当前屏幕上显示的波形、测量参数和已分析的数据结果。如果波形已缩放或移动过当前显示的不是完整的波形，那打印的也就不是完整的波形。6.6数据管理界面开机界面进入历史记录转入数据管理界面，（如图10）。在历史记录界面按“↑、↓”键来选择记录，当到达页首/页尾时会自动翻到上一页/下一页，按“←、→”键直接翻页。按取消键返回到开机界面。

武汉变压器有载开关测试仪试验接线本装置设计有两种试验接线方法，一种是选用本装置内部自带三相电源进行测试，简称内接电源试验接线。另一种是选用外部单相电源进行高电压大电流测试，简称外接电源试验接线。4.1 内接电源三相法试验接线三相变压器调压绕组在一次侧，结线为YN.d、YN.y0、 Y.y0或D.y0，使用装置的内接电源进行三相测试，见图一所示。见图一4.2内接电源单相法试验接线变压器调压绕组在一次侧，使用装置的内接电源进行单相测试，见图二所示(本图仅对应于测B相变压器，A相、C相类同)。图二4.3外部电源单相高电压法试验接线变压器的调压绕组在一次侧，使用外接电源进行单相测试，见图三所示(本图仅对应于测B相变压器，A相、C相类同)。图三4.4外部电源三相法试验接线变压器的调压绕组在一次侧，使用外接三相电源进行三相法测试，见图四所示(零线可以不接)。图四4.5外部电源零序法试验接线变压器的调压绕组在一次侧，使用外接单相电源进行零序测试，见图五所示。图五4.6直流三相法测试试验接线
